Frimec CO₂/h Wärmerückgewinnungssonde

Frimec CO₂/h Wärmerückgewinnungssonde

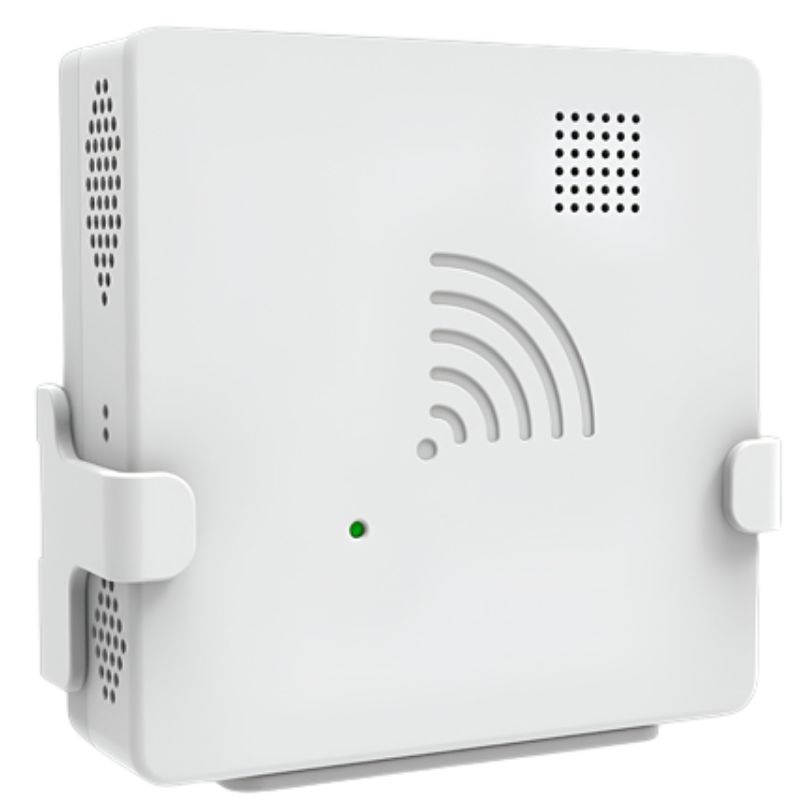

Dieses Modul ermöglicht die Echtzeit-Luftqualitätsüberwachung in bestimmten Bereichen. Es misst Luftfeuchtigkeit, Temperatur, CO₂, PM2,5 und VOCs. Es kann in Kombination mit Wärmerückgewinnungssystemen zur Verbesserung der Raumluftqualität eingesetzt werden. Die Wärmerückgewinnungsanlage (WRG) arbeitet anhand der Moduldaten und der erforderlichen Parameter. Das Produkt ist installationsfrei und kann in Büros, Wohnungen und anderen stark frequentierten Bereichen platziert werden, um optimale Luftqualität zu gewährleisten.

1:1-Verbindung (1 kabelgebundene Fernbedienung vs. 1 drahtloses IAQ-Modul)
1. Schalten Sie die WRG ein und starten Sie sie mit der kabelgebundenen Fernbedienung (Modell 13130-zig). Stellen Sie sicher, dass sie ordnungsgemäß funktioniert.
2. Schließen Sie das IAQ-Modul über die 220-V-AC/5-V-DC-Schnittstelle an das Stromnetz an. Die Kontrollleuchte des Moduls blinkt.
3. Das IAQ-Modul und die kabelgebundene Fernbedienung verbinden sich automatisch, und die Kontrollleuchte des Moduls hört auf zu blinken. Beim erstmaligen Anschluss des IAQ-Moduls wird empfohlen, einen Kurzstreckentest durchzuführen, um die Funktion vor der endgültigen Installation zu überprüfen.
1:n-Verbindung (1 kabelgebundene Fernbedienung für mehrere IAQ-Module, bis zu 15 Module).
Die Vorgehensweise ist dieselbe wie bei einer 1:1-Verbindung. Vor dem Anschließen der Stromversorgung an die IAQ-Module müssen jedoch deren Mikroschalter konfiguriert werden.

A. Lösen Sie die vier Schrauben an der Unterseite des IAQ-Moduls.
B. Öffnen Sie die Abdeckung, um die Modulnummer mithilfe des DIP-Mikroschalters zu konfigurieren (wählen Sie die auf der kabelgebundenen Fernbedienung angezeigte Nummer; der Standardwert ist 1, siehe unten). Zwei IAQ-Module, die an dieselbe kabelgebundene Fernbedienung in derselben Zone angeschlossen sind, dürfen nicht mit derselben Nummer konfiguriert werden, da dies zu Kommunikationsproblemen führen kann.

Anzeige der Raumluftqualität
A. Halten Sie bei ausgeschalteter Lüftungsanlage die MODE-Taste 5 Sekunden lang gedrückt, um die Einstellungsoberfläche aufzurufen.
B. Drücken Sie die SET-Taste, um die Einstellungen auszuwählen. Die IAQ-Modulnummer (Parameter 27) kann geändert werden.
C. Drücken Sie in den Einstellungen für Parameter 27 die Taste MODE. Die Seriennummer blinkt und signalisiert damit den Einstellungsmodus. Wählen Sie mit den Auf- und Ab-Tasten das zu überwachende IAQ-Modul aus und bestätigen Sie die Auswahl mit der Taste SET. Geben Sie die Nummer des ausgewählten IAQ-Moduls ein.
D. Die von diesem Modul erfassten Daten werden standardmäßig auf dem kabelgebundenen Controller (und in der App) angezeigt.
Name: Drahtloses Luftqualitätsüberwachungsmodul (IAQ-Modul)
Modell: AS-AQ010Z
Stromversorgung: Netzteil: 220 V AC ~ 50 Hz / 5 V DC
Modul: 5 V DC
Anschluss: USB-C
Betriebstemperatur: -15 °C bis 50 °C
Betriebsfeuchtigkeit: 20 % bis 90 % rF (nicht kondensierend)
